In Hochgeschwindigkeitssignalübertragungssystemen übernehmen extrem dünne Koaxialkabel nicht nur die Funktion der Signalverbindung, sondern beeinflussen auch direkt die Signalintegrität, den Übertragungsverlust sowie die EMI/EMC-Leistung des Systems. Für Ingenieure ist es bei der Auswahl extrem dünner Koaxialkabel nicht nur wichtig, auf den Durchmesser, die Länge, die Temperaturbeständigkeit und die Kompatibilität der Stecker zu achten, sondern sie müssen auch die spezifische Impedanz (Characteristic Impedance) besonders bestätigen. Unter Impedanz versteht man nicht einfach den Gleichstromwiderstand des Leiters, sondern die hochfrequenten Übertragungseigenschaften, die durch Leiter, Isolationslage, Schirmung und geometrische Abmessungen gemeinsam im Kabel bei der Hochgeschwindigkeitssignalübertragung entstehen. Die häufigsten spezifischen Impedanzen von extrem dünnen Koaxialkabeln sind 45Ω, 50Ω, 85Ω, 90Ω, 100Ω usw., wobei die spezifischen Werte auf die Anforderungen der Hochgeschwindigkeitsanschlüsse, die Signalarchitektur, die Stecker und die Endgeräte abgestimmt werden müssen und nicht nur auf die AWG-Durchmessergröße direkt geschätzt werden können. Am Beispiel des vorgestellten I-PEX 82997-100B-01-D-Setzes von extrem dünnen Koaxialkabelbündeln, das mit AWG#40-Kabelspezifikationen ausgestattet ist, wird in den technischen Datenblättern des I-PEX CABLINE®-CA II PLUS die Hochgeschwindigkeitsübertragung durch ein AWG40-Mikrokoaxialkabel, eine Impedanz von 45Ω und eine Kabellänge von 100 mm referenziert, und die Fähigkeit zur Hochgeschwindigkeitsübertragung von 32Gbps/lane PAM4 wird bestätigt. Daher sollten Ingenieure, die sich mit der Hochgeschwindigkeitssignalgestaltung befassen, nicht nur auf den Parameter "AWG40" schauen, sondern auch die Kompatibilität von Impedanz, Kabellänge, Stecker, Pin-Definition und dem Hochgeschwindigkeitssignalprotokoll insgesamt bestätigen.

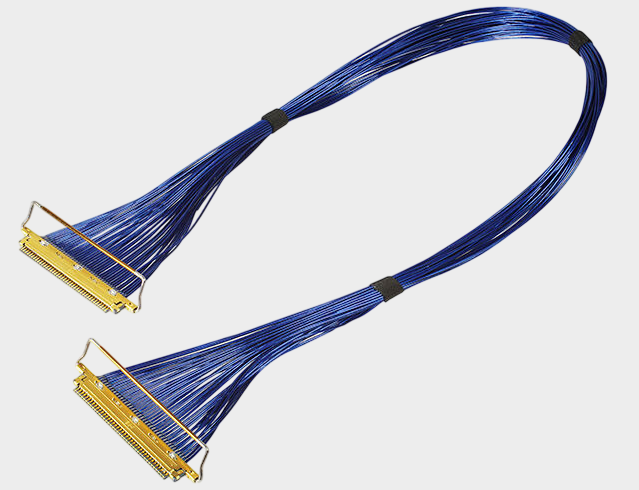

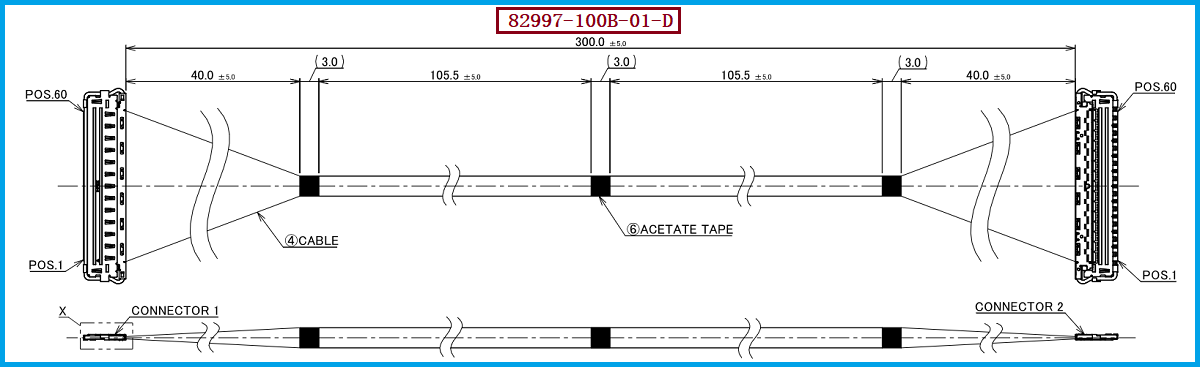

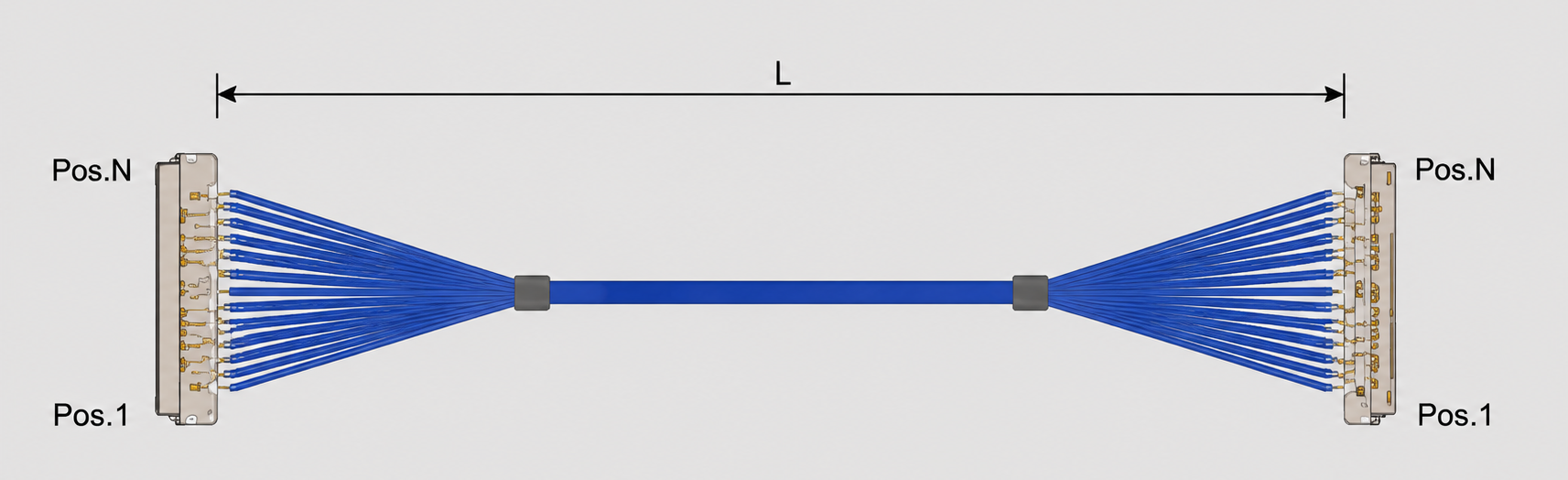

I-PEX 82997-100B-01-D gehört zum CABLINE®-CA II PLUS 60Pin extrem dünnen Koaxialkabel-System, und das Kabelende ist mit dem Steckermodell 20680-060T-01 ausgestattet, das ein AWG#40 extrem dünnes Koaxialkabel verwendet. Aus strukturellen und Anwendungssichtpunkten liegt der Kernwert dieser Kabelbündel in der Möglichkeit, über minimale Kabelquerschnitte und eine hochdichte Verbindungsstruktur, den Multi-Channel-Hochgeschwindigkeitssignaltransport in begrenzten Gerätesystemen durchzuführen. Die mitgelieferten CABLINE®-CA II PLUS-Stecker haben ein 0.4mm Pitch-Design und sind mit ZenShield®-vollständiger Abschirmung und mechanischer Verriegelung konzipiert, was die Kontrolle von elektromagnetischen Störungen während des Hochgeschwindigkeitsdatenübertrags und die Verringerung des Risikos eines Entlastens des Steckers aufgrund von schlecht sitzenden Montagen oder Gerätevibrationen begünstigt. Für Produkte mit engem Raum, wie Laptops, Tablets, Hochgeschwindigkeits-Displaymodulen, industriellen Bildverarbeitungssystemen, VR/AR-Geräten sowie Hochgeschwindigkeitskameraausrüstung, ermöglicht die Verwendung von AWG#40 extrem dünnen Koaxialkabeln eine dichte Verdrahtung, die gleichzeitig zu einer schlankeren und flexiblen internen Verbindungsstruktur beiträgt. Für Ingenieure ist besonders zu beachten, dass die Impedanz des Kabels mit der Impedanz von PCB, Stecker und Endchips übereinstimmt; für Einkäufer sollte eine zusätzliche Bestätigung der Pin-Zahl, der Kabellängen, der Endstecker, der Verdrahtungsreihenfolge, der Abschirmungsmethode und der Batch-Konsistenz erfolgen, um sicherzustellen, dass nicht nur nach „äußeren Erscheinungsformen“ ersetzt wird.
Im praktischen Projekt gibt es keine einheitliche Antwort auf die Frage „Wie hoch ist die gegebene Impedanz von extrem dünnen Koaxkabeln?“. Die Anforderungen an die Impedanz variieren je nach Anwendung, zum Beispiel ist in der RF- und Telemetrieanwendung oft das 50Ω-System zu sehen, während für Hochgeschwindigkeitsdifferentialsignale, Displaysignale und andere Hochgeschwindigkeitsdigitalanschlüsse möglicherweise verschiedene Differentialimpedanzsysteme verwendet werden; gleichzeitig wird die Einzelseitige Impedanz des extrem dünnen Koaxkabels noch durch die Abmessungen des Zentralfadens, den permittiven Faktor des Isolationsmaterials, die Dicke der Isolierungsschicht, die Struktur des Schirmings und die Fertigungstoleranzen beeinflusst. Daher sollte ein Ingenieur bei der Ersetzung von Kabelbündeln nicht einfach annehmen, dass „AWG#40 eine festgelegte Impedanz ist“. Insbesondere bei schnellen extrem dünnen Koaxkabelbündeln wie I-PEX 82997-100B-01-D ist es ratsam, die Anforderungen an die schnellen Signale des ursprünglichen Designs als Grundlage zu nehmen und die Impedanz des Kabels, die Steckverbinderanschlüsse und die Gesamtsignalkette zu verifizieren. Mit anderen Worten, eine wirklich zuverlässige Ersatzlösung besteht nicht darin, „eine Linie gleicher Dicke zu finden“, sondern darin, die Struktur des Materials, die Impedanzmerkmale, die Steckverbinderanschlüsse, die Pin-Zuweisung, die Kabellängen und die elektrischen Eigenschaften des Originalprodukts so gut wie möglich zu beibehalten, um das Risiko der Integrität von Hochgeschwindigkeitssignalen zu verringern.
Für Ingenieure und Einkäufer, die sich mit der Inlandsproduktion von Steckverbindern, der Optimierung der Lieferkette, der Kosteneinsparung oder der Einführung eines zweiten Lieferanten beschäftigen, wird empfohlen, bei der derzeitigen Lösung mit I-PEX 82997-100B-01-D zunächst die 60-Pin-Steckverbindungsmethode des ursprünglichen Kabelbogens, die AWG#40-Leitermaterial 规格, die tatsächliche Kabellängen, die Pin-Definition und die Anforderungen an schnelle Signale zu bestätigen. Gleichzeitig sollte besonders auf die Struktur- und Abmessungen des Steckverbinders am Kabelende 20680-060T-01, die Anordnung der Stecker, die Art der Sicherung und die Montagemethode geachtet werden. Auf dieser Grundlage sollte dann die Impedanz und die elektrischen Eigenschaften von extrem dünnem Koaxialkabelmaterial überprüft werden, anstatt nur nach Typ oder Äußeren zu ersetzen. Bei Großmengenbeschaffungen sollte auch auf das Leitermaterial, das Isolationsmaterial, die Struktur des Schirmes, die Toleranzen des Außendurchmessers, die Verbindungs- und Schweißtechniken der Stecker, die Konsistenz der Kabelreihen und die Fertigungstestkapazität geachtet werden. Unser Unternehmen kann kompatible und ersetzende Kabelbogenlösungen für I-PEX 82997-100B-01-D anbieten und kann gemäß der Struktur und den elektrischen Anforderungen des Kunden kompatible und ersetzende Kabelbogen entwickeln, die AWG#40 extrem dünnes Koaxialkabel und den Steckverbinder 20680-060T-01 verwenden. Es kann auch die Kabellängen, die Pin-Definition, die Ausgangsrichtung, die Verbindungsart und die Gesamtkabelbogenstruktur gemäß den Anforderungen des tatsächlichen Projekts anpassen und entwickeln. Bei Projekten mit hohen Geschwindigkeiten wird empfohlen, in der Sample-Phase die Impedanz, den Durchgang, die Spannungsfestigkeit, die Isolationsfähigkeit, die Signalintegrität und die Hochgeschwindigkeitsübertragungseigenschaften zu überprüfen, um die Zuverlässigkeit der Einführung der Ersatz-Lösung zu erhöhen.
