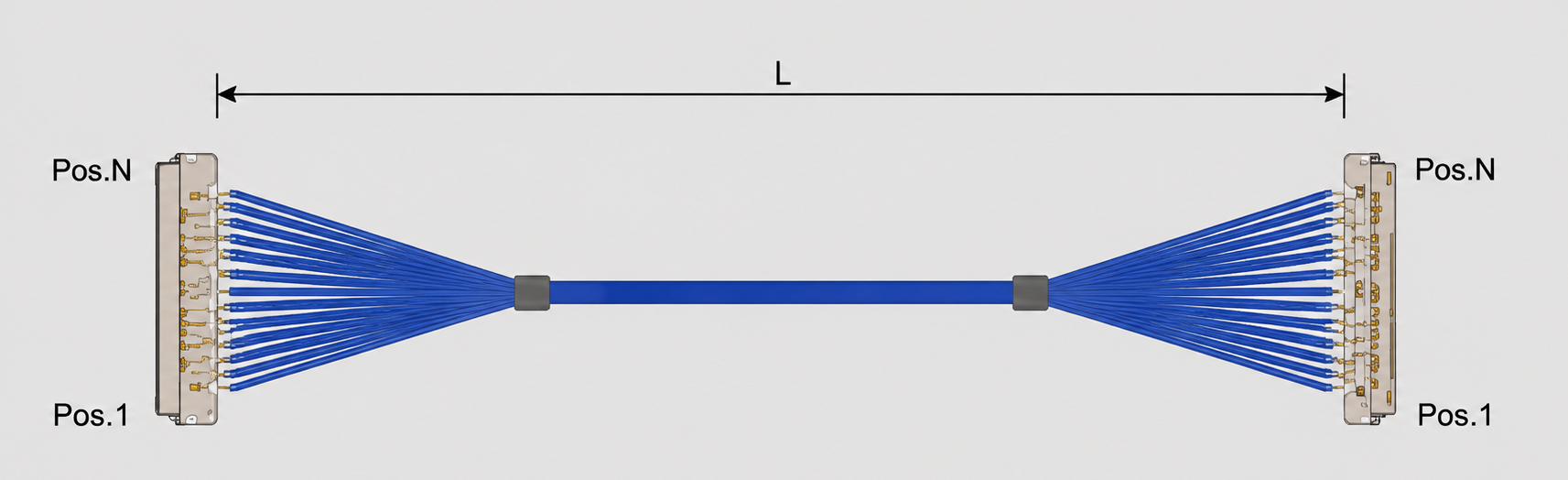

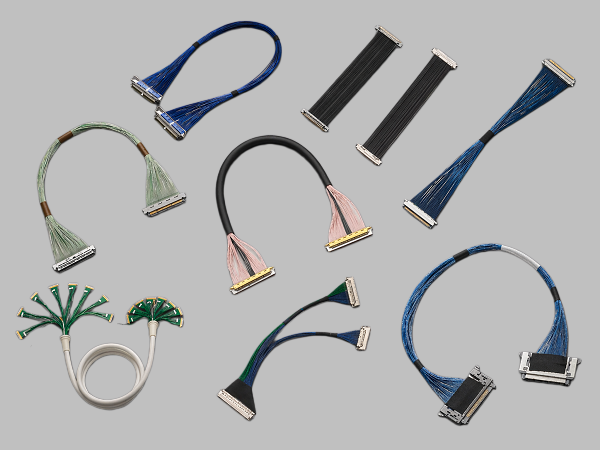

In Notebooks, Tablets, Industrial Vision, High-Speed Cameras, VR/AR Equipment, and High-Resolution Display Modules, extremely thin coaxial cable bundles often need to transmit multiple high-speed differential signals simultaneously within limited spaces. Therefore, the "number of cores/Pin number" is not always better when it is higher, but rather needs to be matched according to interface definitions, the number of signal channels, PCB space, cable bend paths, and connector specifications. For extremely thin coaxial cable bundles, common multi-core solutions in engineering projects include 20Pin, 30Pin, 40Pin, 50Pin, and 60Pin, etc., and the actual number of cores that can be achieved mainly depends on the selected connector series and its terminal arrangement. The I-PEX 82996-100B-01-D introduced this time belongs to the CABLINE®-CA II PLUS 60Pin extremely thin coaxial cable bundle solution, using a high-density 60Pin connection structure, which can realize multi-channel high-speed signal transmission within a smaller connection area and is particularly suitable for product designs that require a high number of channels, slimness, and high-speed signal integrity for engineers.
Aus Sicht des Produktdesigns bedeutet die Erhöhung der Anzahl der Adern bei extrem dünnen coaxialen Kabelbündeln nicht nur „mehr Kabel“, sondern viel mehr, dass es möglich ist, die Anforderungen für die gleichzeitigige Übertragung mehrerer Signale wie Display, Daten und Kontrolle zu erfüllen. Das I-PEX CABLINE®-CA II PLUS verwendet eine Ultrafeinabstand von 0,4 mm, 60 Pins, schnelle Übertragung und die vollständige ZenShield®-Schirmung, die Höhe des Steckeranschlusses beträgt etwa 0,95 mm und ist für schnelle, miniaturisierte elektronische Geräte konzipiert. Im Vergleich zu herkömmlichen Kabeln können die multifunktionalen, extrem dünnen coaxialen Kabelbündel eine große Anzahl独立的 geschirmte Signalkanäle in einem engen Raum konzentriert anordnen und gleichzeitig durch eine einzigartige coaxiale Struktur jedes Signal isolieren, was dazu beiträgt, die Crosstalk zwischen hohen Signalen und externe EMI-Interferenzen zu verringern. Bei der Auswahl zwischen 20P, 30P, 40P, 50P oder 60P sollte der Ingenieur die tatsächliche Signalmenge, die Anzahl der Pins des Steckers, den internen Raum des Geräts und die Anforderungen an schnelle Schnittstellen berücksichtigen; für den Einkäufer sollte der Fokus auf die Parameter wie Pin-Zahl, Kabeldurchmesser, Kabellängen, Definitionen der Steckerenden, Modell des Steckers und die Ausrichtung der Ausgangsleitungen gelegt werden, um sicherzustellen, dass nicht nur auf die „60 Pins“ oder die Produktmaterialnummer zurückgegriffen wird, um eine einfache Ersatz durchzuführen.

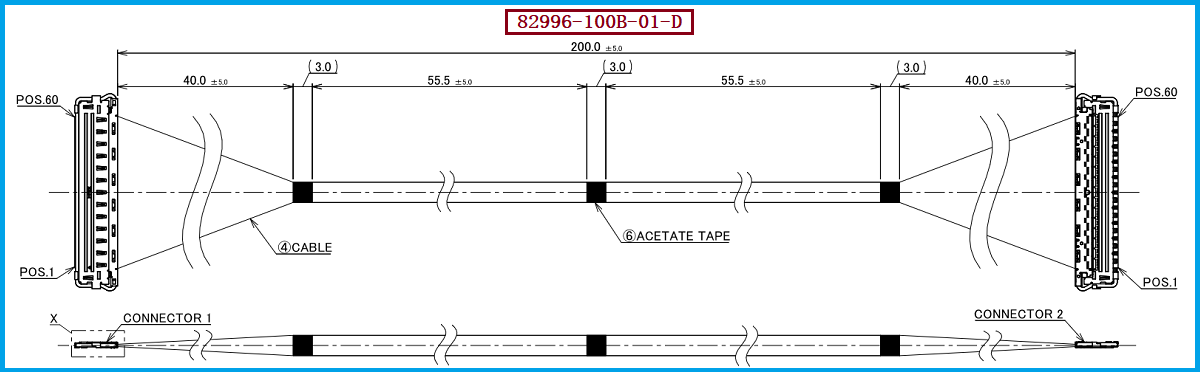

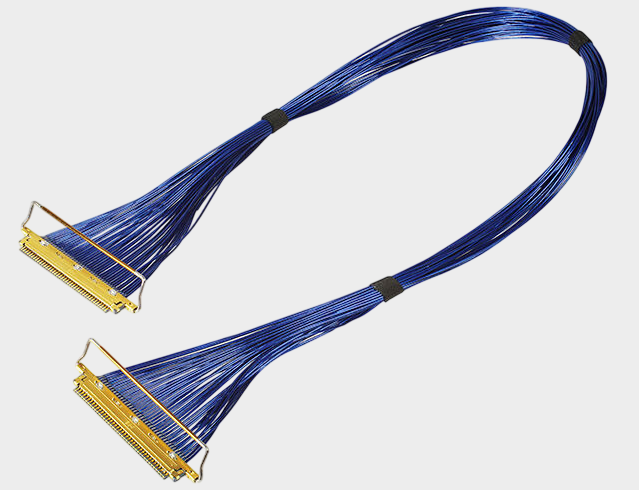

Diese Produktionsnummer für das extrem feine Koaxialkabelbündel ist I-PEX 82996-100B-01-D, und das Kabelende verwendet den Stecker 20680-060T-01. Der Stecker ist kompatibel mit AWG#40 extrem feinen Koaxialkabeln. Für Hochgeschwindigkeitssignalanwendungen gehört AWG#40 zu den extrem feinen Spezifikationen, die die Anforderungen an den Durchmesser, den Raumverbrauch und die Hochgeschwindigkeitsübertragung berücksichtigen und besonders für die Verdrahtung in hochdichten Kabelbündeln geeignet sind. Die CABLINE®-CA II PLUS Produktreihe verwendet eine Struktur mit 0,4mm Pitch und verfügt über die ZenShield®-vollständige Abschirmungstechnologie und den mechanischen Sicherungsdesign, und kann für die Verbindungsszenarien von Hochgeschwindigkeitsanzeigen, eDP, USB4, Thunderbolt, industrieller Optik und anderen hochdichten elektronischen Geräten verwendet werden. Bei der Auswahl durch Ingenieure wird empfohlen, die 60Pin-Verbindung, AWG#40-Kabel, Kabelbündellänge, Pin-Zuweisung, Impedanzanforderungen und das Steckerpaarungsmuster im ursprünglichen Design zu bestätigen; beim Einkauf sollte auch bei der Umstellung auf heimische Produktion, der Optimierung der Lieferkette oder der Einführung eines zweiten Lieferanten diese entscheidenden Parameter als Kriterien für die Kompatibilität verwendet werden, und nicht nur die äußeren Maße als Ersatz für Standards verwenden.
Wenn das Projekt ursprünglich I-PEX 82996-100B-01-D verwendet hat, wird empfohlen, bei der Suche nach kompatiblen oder alternativen extrem dünnen Koaxialkabelbündeln zunächst zu überprüfen, ob die Steckerenden mit 20680-060T-01 vollständig übereinstimmen, gleichzeitig die Kabelspezifikation auf AWG#40 zu überprüfen und weiter die 60Pin-Steckverbindung, die Kabelreihenfolge, die Kabellängen, die Ausgangsrichtung, die Abschirmung und die elektrischen Anforderungen für Hochgeschwindigkeitssignale zu überprüfen. Für Ingenieure muss bei Produkten, die Biegen, Gleiten, Kippen oder kontinuierliche Bewegungen aufweisen, die Elastizität des Kabels, die Lebensdauer der Biegung und die Kontrolle der Endspannungen weiter überprüft werden; für Einkäufer sollte darauf geachtet werden, ob der Lieferant über eine integrierte Fertigungskompetenz von extrem dünnem Koaxialkabelmaterial, Steckerpressen/Schweißen, Steckermontage bis hin zur Endproduktprüfung verfügt. Unser Unternehmen kann kompatible und alternative Kabelbündel für I-PEX 82996-100B-01-D anbieten und kann die Anzahl der Adern, die AWG-Spezifikation, die Länge, die Steckverbindung, die Ausgangsrichtung und die Steckerkonfiguration des extrem dünnen Koaxialkabelbündels gemäß den tatsächlichen Gerätestrukturen und elektrischen Anforderungen des Kunden abstimmen und entwickeln, um die Kabelbündelalternative für die Ingenieurverifikation, die Musterproduktion und die Serienproduktion bereitzustellen. Es muss besonders betont werden, dass die endgültige Bestätigung des Ersatz-Projekts auf dem Kundenmuster, den Plänen und den spezifischen elektrischen/mechanischen Spezifikationen erfolgen muss.
