Leitungsanschluss für Blitzschutz: Analyse der Anwendung von extrem dünnen Koaxialkabelbündeln

Mit der ständigen Aktualisierung des Thunderbolt (Leidenschaft) - Standards, von Thunderbolt 1 mit 10 Gbps bis hin zu Thunderbolt 5 mit 80 Gbps, steigt die Anforderungen an die Geschwindigkeit und Stabilität der Signalübertragung. In Anwendungen wie Laptops, Docking-Stationen, AI Edge-Geräten und leistungsstarken Workstations wird es entscheidend, wie man in begrenztem Raum einen mehrkanaligen Hochgeschwindigkeitsdatenverkehr realisieren kann. Mikro-Coaxial-Kabel (Micro Coaxial Cable) dank ihres kleinen Durchmessers, hoher Flexibilität und ausgezeichneten Abschirmungsleistung werden zunehmend zur zentralen Lösung für schnelle Verbindungen.

---

Erste Phase: Hochgeschwindigkeits-Übertragungsvorteile extrem dünner Koaxialkabelbündel

Blitz-Interface basiert auf PCIe- und DisplayPort-Protokollen und stellt höchste Ansprüche an die Impedanzkonstanz, Signalintegrität und Abschirmungsfähigkeit. Durch extrem dünne Koaxialkabelbündel, die mit unabhängiger Abschirmung und präziser Impedanzkontrolle ausgestattet sind, wird die Crosstalk- und Reflexionsverminderung effektiv reduziert, was für eine stabile Eye-Map und eine geringe Fehlerrate bei hohen Übertragungsgeschwindigkeiten sorgt. Gleichzeitig ermöglicht der äußerst kleine Durchmesser von 0,3–0,5 mm und die hohe Flexibilität eine Anpassung an Notebooks, Docking-Stationen und mobilen Geräten mit begrenztem Raum, wobei Leichtbau und hohe Zuverlässigkeit berücksichtigt werden, um den Anforderungen an schnelle internes und externes Interkonnektivität zu entsprechen.

---

Zweiteil: Die Evolution und Designherausforderungen der Blitz 1 bis Blitz 5

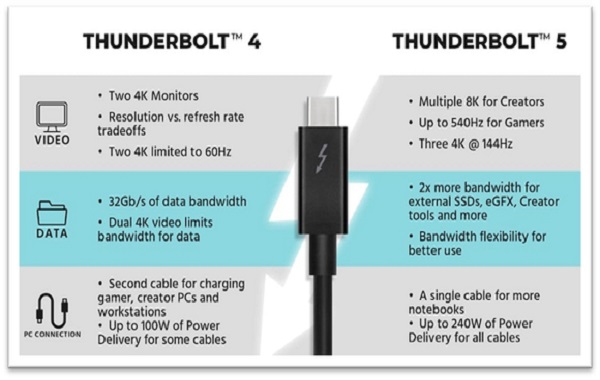

Blitz-Anschluss von 10 Gbps (Blitz 1/2) auf 40 Gbps (Blitz 3/4) und schließlich auf 80 Gbps (Blitz 5) erhöht die Anforderungen an die Design der Kabelbäume:
• Blitz 1/2: Niedriger Geschwindigkeit, eine normale Differenzierungsschirmstruktur genügt.
• Blitz 3/4: Mittel-hohe Geschwindigkeit, es muss eine geringe Insertionsverluste, geringe Störungen und Phasenübereinstimmung der Differenzpaare gewährleistet werden;
• Blitz 5: Höhere Anforderungen an die Qualität der 电镀 auf Leitern, die Verluste im Medium und die Integrität des Schirmings.

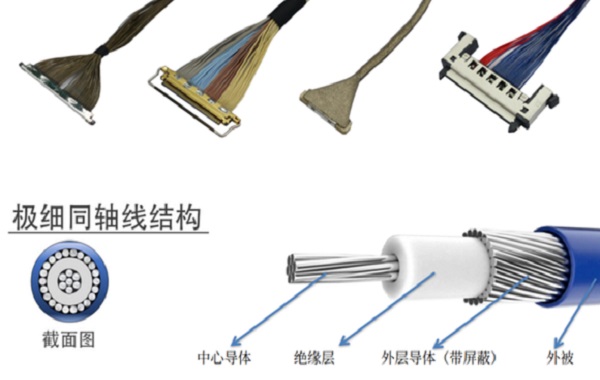

Optimiertes hocheffizientes Micro Coax (vergoldeter Kupferkern, niedriger Permittivitätsgrad FEP Isolator, doppelte Abschirmung) entspricht den Blitzschutznormen 4/5 und gewährleistet eine stabile und zuverlässige Hochgeschwindigkeitssignalübertragung.

---

Drei, typische Anwendungsszenarien und zukünftige Trends

Sehr dünne koaxiale Bündel werden weit verbreitet bei der Verbindung von Laptops und Erweiterungsstationen, AI-Arbeitsstationen und externen GPUs, 8K/VR/AR-Anzeigegeräten, industriellen Bildern und medizinischen Geräten sowie in embedded Systems und Server-Internverbindungen verwendet. Mit der Entwicklung der Schnittstellenstandards in Richtung höherer Bandbreiten (wie USB5, DisplayPort 3.1) bleibt das micro Koax als Kernmedium für schnelle Verbindungen bestehen, wobei leichte Design und höhere Frequenzübertragung berücksichtigt werden, um zukünftige leistungsfähige Geräte mit stabilen und zuverlässigen Datenkanälen zu versorgen.

---

Sehr dünne coaxiale Bündel haben sich aufgrund ihrer hohen Frequenz und geringen Verluste, präzisen Impedanzsteuerung, hervorragenden Abschirmungseigenschaften und hoher Flexibilität als zentrale Lösungen für Blitzsteckverbinder und verschiedene schnelle Verbindungen etabliert. Sie bieten für Notebooks, Dockingstationen, AI-Geräte und industrielle Systeme eine stabile und zuverlässige Signalübertragung.

Ich bin[Suzhou Huichengyuan Electronic Technology]Langfristig auf die Gestaltung und Anpassung von hochgeschwindigkeitsigen Kabelbündeln und extrem dünnen Koaxialkabelbündeln spezialisiert, bestrebt, den Kunden stabile und zuverlässige Lösungen für schnelle Verbindungen bereitzustellen. Wenn Sie entsprechende Bedürfnisse haben oder mehr erfahren möchten, freuen wir uns auf Ihre Kontaktaufnahme.Zhang Manager: 18913228573 (WeChat same number)。
