V-by-One HS/US High-Speed Interface Solution: Analyse der Anwendung von extrem dünnen Koaxialkabelbündeln

Mit steigender Nachfrage nach schnellen Signalanschlüssen für Display-Module, Fahrzeugsysteme und industrielle Ausrüstung wird die traditionelle LVDS-Technologie allmählich durch V-by-One HS/US ersetzt. In Szenarien mit schnellem serialen Übertragungen stellt die Realisierung eines hohen Bandbreiten- und niedrigen Störungspegels eine zentrale Herausforderung für die Ingenieurgestaltung dar. Mikrokoaxialkabel (Micro Coaxial Cable) zeichnen sich durch ausgezeichnete Signalintegrität, Abschirmungsleistung und Flexibilität aus und sind eine wichtige Lösung für die Verbindung von V-by-One-Hochgeschwindigkeitsanschlüssen.

---

V-by-One HS/US Interface und Vorteile der extrem dünnen Koaxialkabelbündel

V-by-One HS-Schnittstelle kann eine Ein-Channel-Geschwindigkeit von etwa 3,75 Gbps erreichen, während die aktualisierte V-by-One US-Schnittstelle 10 bis 16 Gbps überwinden kann und wird weit verbreitet in Bereichen wie hochauflösender Bildschirm, Fahrzeugzentralbildschirm und industriellen Kameras verwendet. Bei schneller Datenübertragung zeichnen sich extrem dünne Koaxialkabel durch präzise Impedanzkontrolle, vollständige Abschirmung und hervorragende Flexibilität aus, was die Insertionsverluste und Reflektionsverluste erheblich reduziert, EMI und Kreuzversetzungen unterdrückt, die Signalwellenstabilität sichert und die Anpassung an begrenzte Befestigungsumgebungen ermöglicht.

---

Zweites Kapitel: Designgrundsätze und Anwendungsempfehlungen

Im praktischen Einsatz ist es erforderlich, die Impedanzkontinuität beizubehalten, um eine Übereinstimmung der Impedanz zwischen den Steckern und dem PCB sicherzustellen; die Länge der Leitungen und die Verwindung (Skew) zu kontrollieren, um die Synchronität der Hochgeschwindigkeitssignale zu gewährleisten; die Verlegung der Leitungen zu optimieren und die Abschirmung und Erdung zu verbessern, um äußere Störungen zu minimieren; und gleichzeitig in der Prototypenphase Augenbilder und Fehlerraten (BER) zu testen, um die Integrität der Signale und die Stabilität der Systemsübertragung zu überprüfen. Mit diesen Designstrategien kann die schnelle und stabile Datenübertragung des V-by-One-Interfaces erreicht werden.

---

Drei, typische Anwendungsszenarien

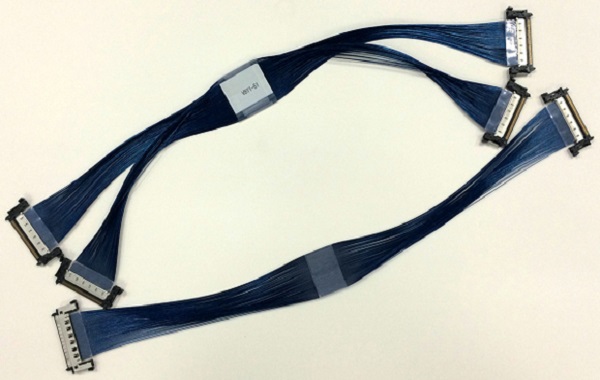

In high-end vehicle display systems, extremely fine coaxial cable harnesses connect the main control board with the display module, saving space and also protecting against vibrations and electromagnetic interference in the vehicle environment. In the fields of industrial cameras, high-resolution surveillance, AR/VR headsets, etc., Micro Coax cable harnesses are also widely used to support stable and high-speed transmission of high-frame-rate image data, ensuring the reliability and performance of the system under complex conditions.

---

V-by-One HS/US Interface zeichnet sich durch seine Geschwindigkeit, Stabilität und Flexibilität aus und hat sich als Standard für die neue Generation von Anzeigesystemen und Übertragungssystemen etabliert. Die extrem dünnen Koaxialkabelbündel als Schlüsselmedium für die Signale bieten durch ihre hervorragende Abschirmungsfähigkeit, Hochfrequenzeigenschaften und flexible Gestaltung eine zuverlässige Unterstützung für das Hochgeschwindigkeitssignalsystem und stellen sicher, dass der Hochgeschwindigkeitsanschluss in komplexen Anwendungsszenarien stabil läuft.

Ich bin[Suzhou Huichengyuan Electronic Technology]Langfristige Konzentration auf die Gestaltung und Anpassung von Hochgeschwindigkeits-Signalbündeln und extrem dünnen Koaxialbündeln, bestrebt, den Kunden stabile und zuverlässige Hochgeschwindigkeits-Verbindungslösungen bereitzustellen. Wenn Sie entsprechende Bedürfnisse haben oder mehr erfahren möchten, freuen wir uns auf Ihre Kontaktaufnahme.Zhang Manager: 18913228573 (WeChat same number)。
